Systèmes Quick-Lock

Les systèmes de fixation Quick-Lock pour des sacoches de vélo ORTLIEB vous permettent d’accrocher rapidement et en toute sécurité vos sacoches sur le porte-bagages de votre vélo.

Ils sont aussi appelés systèmes de montage automatique, parce que les sacoches de vélo fournies avec ce système peuvent être accrochées au porte-bagages facilement et en toute sécurité. Tous les éléments de la fixation peuvent se remplacer facilement en cas de défectuosité.

Il y a quatre systèmes différents de fixation:

Quick-Lock3.1

Quick-Lock2.1

Quick-Lock1

Quick-Lock S

La particularité de ce système, spécialement mis au point pour les sacoches de bureau et les sacs City, réside dans le fait que les composants essentiels de la fixation se trouvent sur le porte-bagages du vélo. La sacoche est donc bien plus agréable à porter puisque son dos reste exempt de tous crochets en saillie.

Un accrochage encore plus rapide et pratique de la sacoche sera désormais garanti grâce au système de fixation QL3.1 optimisé. Il suffit de placer la sacoche au niveau du point de logement inférieur, de l‘amener contre le porte-bagages et, par un mouvement latéral pivotant de gauche à droite, de la bloquer de manière sûre dans les deux logements supérieurs. Le décrochage sera tout aussi simple et rapide : il suffit de soulever la sacoche par sa poignée tout en la pivotant soit vers la gauche soit vers la droite, et voilà !

Charactéristiques système Quick-Lock3.1

• Manipulation pratique d’une seule main
• Verrouillage et déverrouillage automatique en soulevant la sacoche par la poignée
• Rail de fixation à gauche ou à droite, et montage au choix sur les entretoises horizontales ou verticales du porte-bagages (d‘un diamètre de 10 mm)

• Fixation directe possible (sans rail) sur les porte-bagages Rack1 et Rack2 avec fixation QL3/QL3.1 intégrée (réf. art. F78101 et F78102)
• Réglage de la hauteur et de l’inclinaison de la suspension pour une meilleure liberté de pédalage
• Crochet inférieur pivotable à 360° (24 crans de 15°) pour adaptation individuelle aux différents porte-bagages dont le diamètre de tube ne dépasse pas 14 mm

• La surface horizontale du porte-bagages reste ainsi dégagée pour accueillir paniers, Trunk-Bags etc.
• Kit de montage supplémentaire pour utilisation des sacoches sur d’autres vélos (réf. art. E201)
• Vendu séparément : set de colliers de serrage pour entretoises d‘un diamètre de 11 à 14 mm (réf. art. E190)
• Les sacoches munies des systèmes QL1, QL2 et QL2.1 peuvent également se fixer aux rails

Quick-Lock 3.1 Partenaires industriels

De nombreux racks de nos partenaires industriels sont déjà compatibles avec le système QL3.1.

Ton avantage : Tu peux fixer ta sacoche QL3.1 à un porte-bagages compatible de nos partenaires industriels sans le kit de montage optionnel (E201).

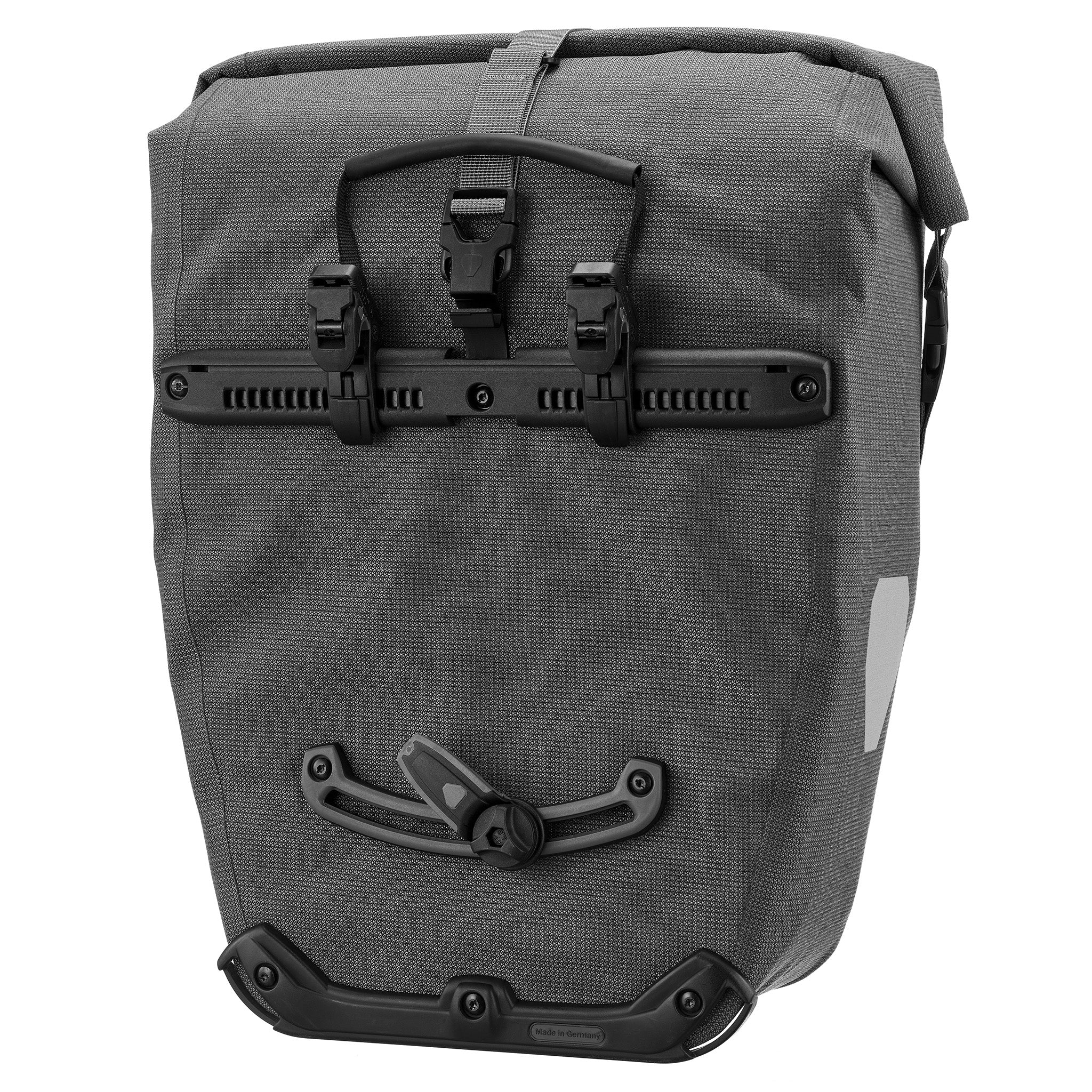

Ce système de fixation pour sacoches de vélo est le perfectionnement logique de la fixation Quick-Lock1 d’ORTLIEB, véritable référence. Comme tous les crochets peuvent se régler sans outil pour s’adapter au porte-bagages, ce sera un jeu d‘enfant de fixer les sacoches sur un autre vélo. À la différence du Quick-Lock1, il est possible d’équiper ultérieurement ce modèle d’une sécurité antivol protégeant les sacoches.

Charactéristiques système Quick-Lock2.1

Verrouiller et Déverrouiller

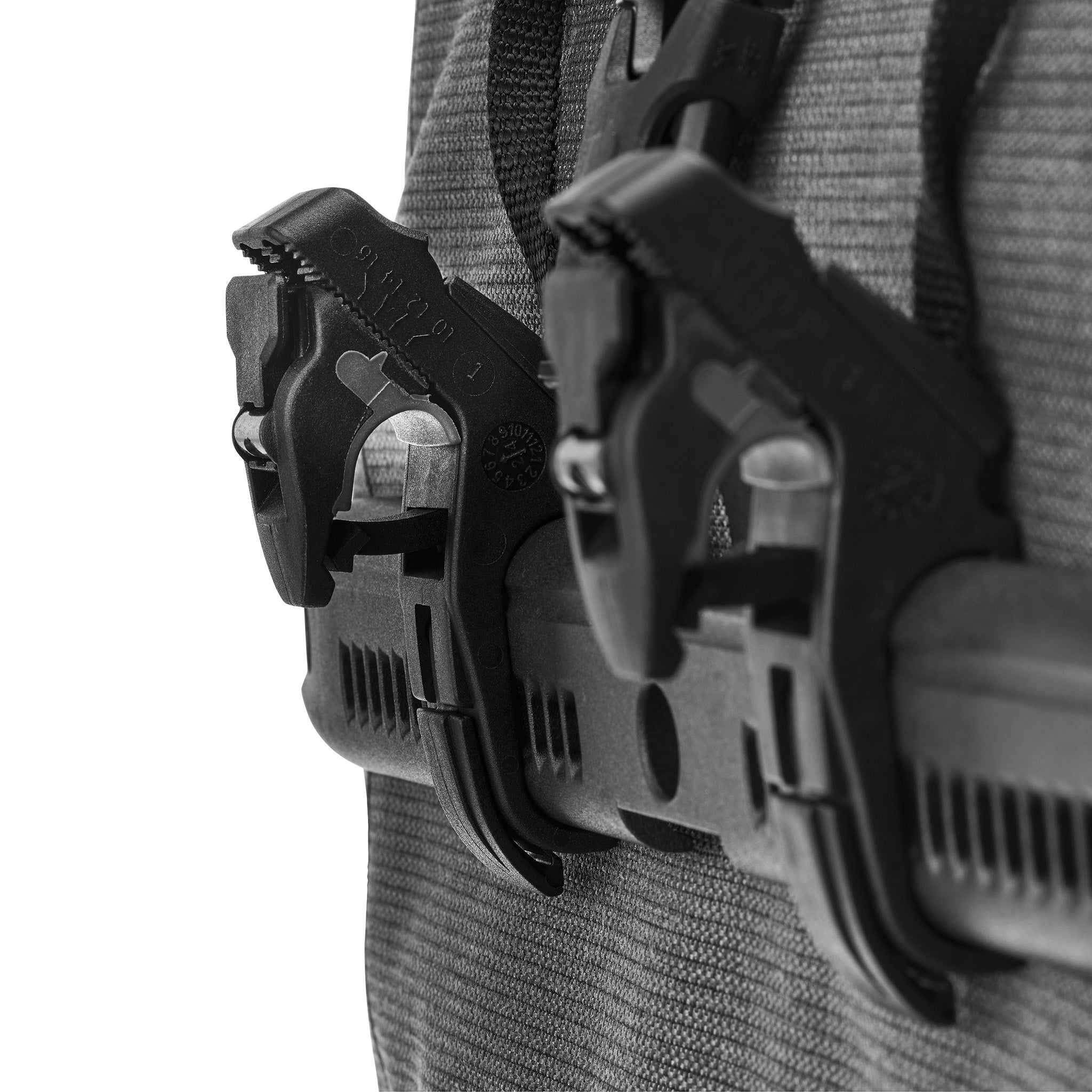

Quand la poignée de la sacoche est soulevée, les deux crochets en arrière de la sacoche s’ouvrent. Alors, la sacoche peut être accrochée au porte-bagages. En lâchant la poignée, les deux crochets se ferment autour du tuyau du porte-bagages.

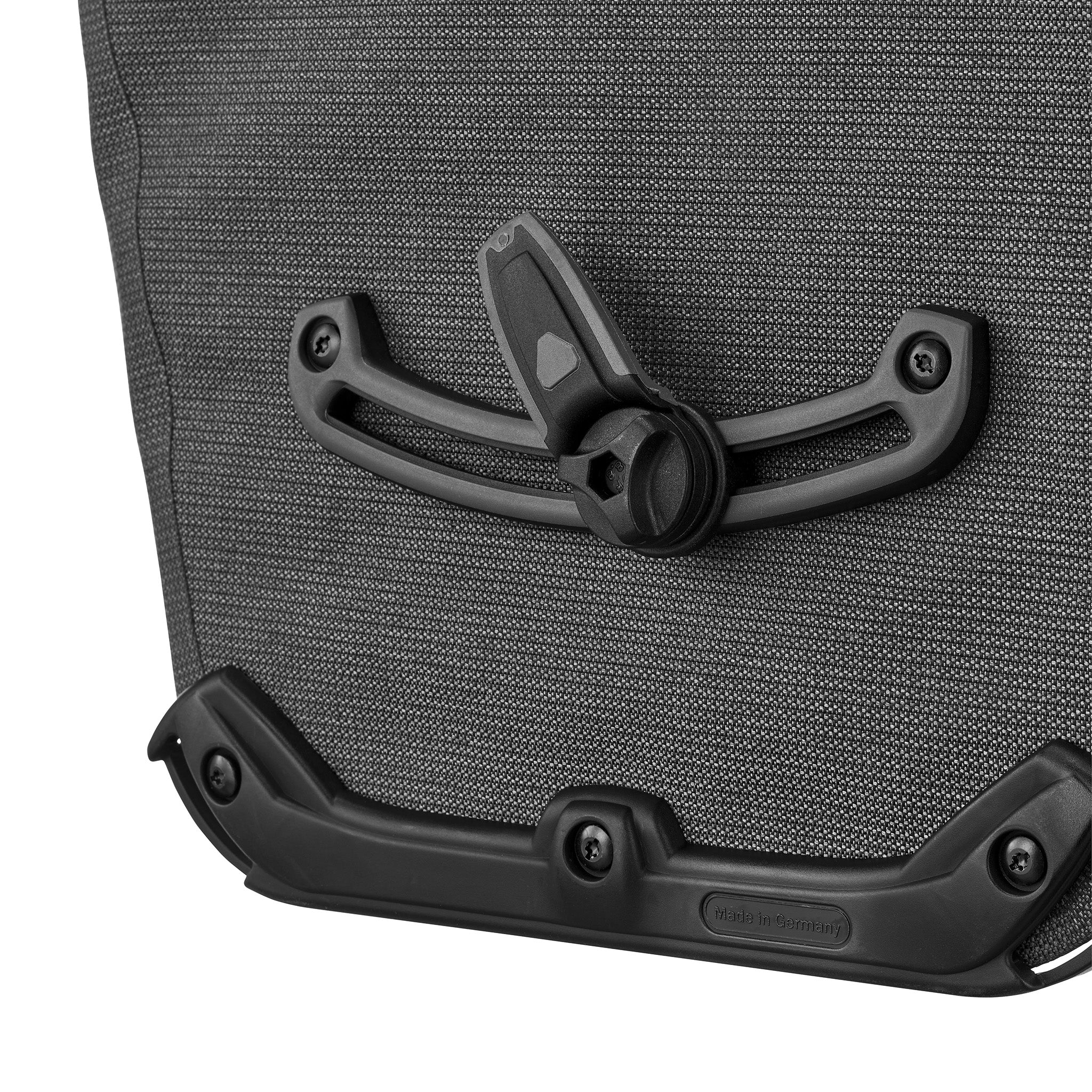

Rail inférieur

Le rail inférieur à crochets est en plastique bicomposé «anti-scratch». Les surfaces d‘appui sont plus souples pour réduire le frottement sur le tube du porte-bagages. Le crochet inférieur peut se tourner par crans de 15 degrés et est variable en hauteur. Tous les crochets sont réglables sans outil et peuvent être remplacés sans difficulté.

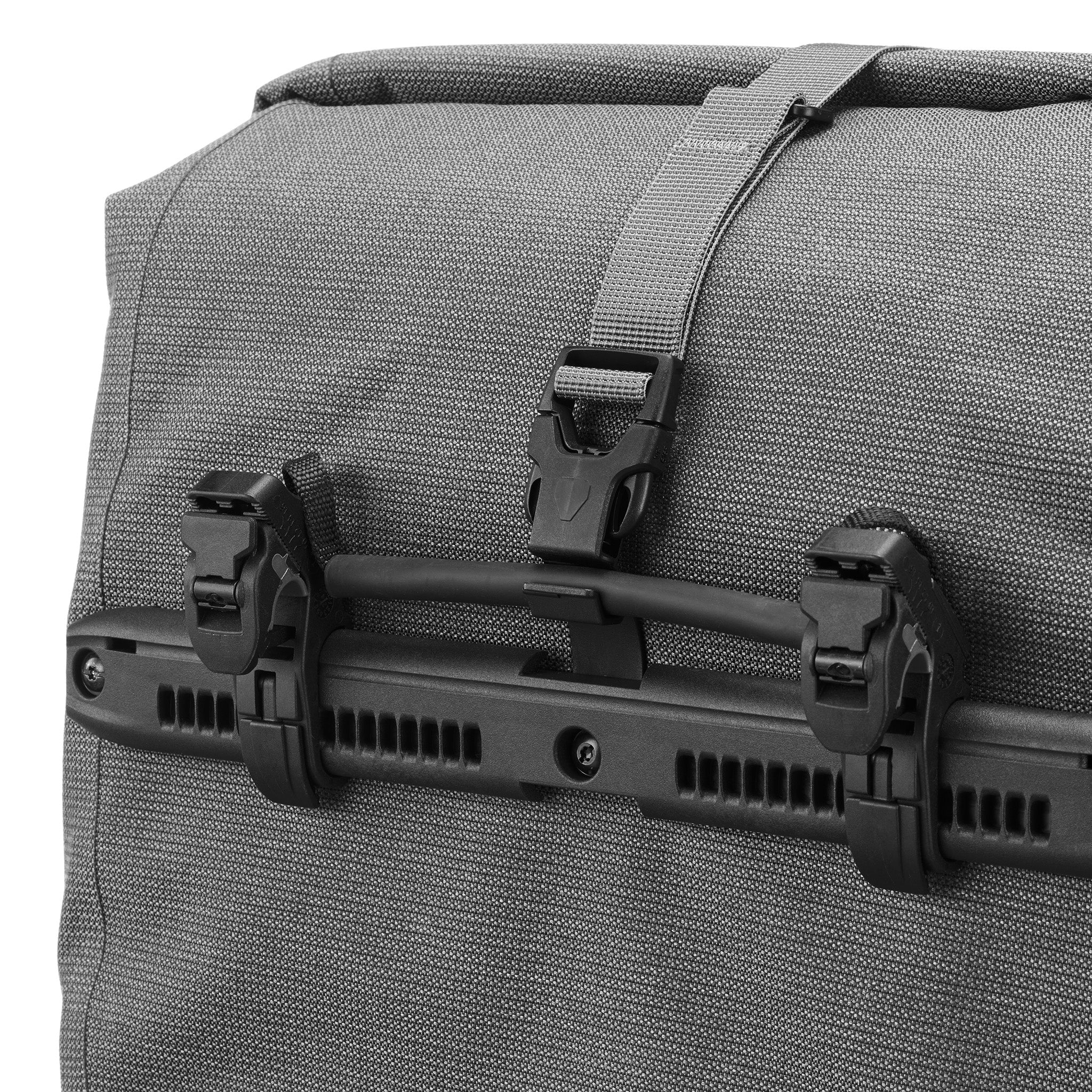

Rail de montage

Pour les crochets Quick-Lock2.1 d‘un diamètre de 16 mm il existe désormais de nouveaux réducteurs «anti-scratch» de 8 mm et 10 mm et, en plus, 12 mm. Pour un maintien encore plus sûr, les réducteurs du système Quick-Lock2 s‘insèrent latéralement dans le crochet de base. Disponibles en option sont des crochets Quick-Lock de 20 mm, adaptés aux porte-bagages d‘un diamètre de tube plus gros (17-20 mm), comme c‘est parfois le cas sur vélos électriques. Pour garantir encore plus de stabilité, le rail supérieur à crochets est désormais d‘une exécution entièrement monobloc qui permet bien entendu, pour les modèles Office-Bag et Downtown, un réglage adapté au côté respectif du porte-bagages. Une technique de visserie modifiée au stade de fabrication permet l‘emploi de rondelles d‘écrous particulièrement plates côté intérieur. Celui-ci est pratiquement lisse et préserve ainsi le contenu transporté. La sécurité antivol peut s‘intégrer dans le rail supérieur (option).

Quick-Lock1 fut le premier système de fixation pour sacoches de vélo d‘ORTLIEB à permettre, d‘une seule main, d‘accrocher les sacoches sur le porte-bagages et de les en décrocher. La mise au point du crochet autobloquant sonna la fin des sangles et autres boucles difficiles à manipuler, pour fixer les sacoches. Depuis des décennies, ce système de fixation indestructible fut adopté sur des milliers de sacoches classiques, comme le Back-Roller et le Bike-Packer, et ils tiennent toujours…

Charactéristiques système Quick-Lock1

Verrouiller et Déverrouiller

Quand la poignée de la sacoche est soulevée, les deux crochets en arrière de la sacoche s’ouvrent. Alors, la sacoche peut être accrochée au porte-bagages. En lâchant la poignée, les deux crochets se ferment autour du tuyau du porte-bagages.

Rail inférieur

Des porte-bagages différents et la position individuelle du cycliste demandent un réglage individuel de la position de la sacoche au porte-bagages sur chaque vélo. Suivant la taille du cycliste, la sacoche peut être fixée en avant ou en arrière pour laisser un espace pour pédaler. La possibilité de pivoter le rail Quick-Lock1 agrandit l’espace pour pédaler en plus. Grande plage de réglage (horizontal et vertical) du crochet inférieur, pivotable par crans de 15° sur rail semi-elliptique.

Rail de montage

Le système de crochet Quick-Lock1 peut se régler à volonté grâce aux pièces de réduction à crochets de tailles différentes sur des porte-bagages d’un diamètre de tube de 8-16 mm. Les crochets Quick-Lock1 pour accrocher la sacoche au porte-bagages peuvent être réduits en insérant des réductions de 8mm ou 10mm. Ainsi, le crochet ferme de façon optimale et sûre autour du tube de porte-bagages et sécurise la sacoche dans sa position. Les crochets peuvent être réglés facilement avec une clé à six pans creux taille 3 dans la distance nécessaire.

Depuis 2020, ORTLIEB dispose d'un nouveau système d'adaptateur Quick-Lock qui permet de fixer des sacs sur la fourche du vélo de manière simple, facile et flexible. Le système innovant Quick-Lock S est idéal pour fixer des sacs tels que le Fork-Pack ou le Fork-Pack Plus sur la fourche d'un vélo.

Charactéristiques système Quick-Lock S

Le S de Quick-Lock S signifie Small (petit). L'adaptateur est petit et donc léger et ne pèse que 85 g. Malgré son poids minime, le système QLS est extrêmement robuste. Le montage et le démontage des sacs, simples et rapides, s'effectuent d'une seule main et en quelques secondes.
Le système QLS peut être monté sur des fourches avec des supports de vis prévus à cet effet, ainsi que sur des fourches sans supports de vis spéciaux.

La Fourche

Votre fourche a besoin soit d'une fixation par vis, soit d'un diamètre constant pour fixer solidement l'adaptateur à la roue avec notre système de montage. Vous avez besoin de 15 cm d'espace sur la fourche, qui doit avoir un diamètre compris entre 30 et 42 mm.
Attention : S'il n'y a pas de fixation par vis, l'adaptateur ne peut pas être utilisé sur les fourches en carbone ni sur les tubes coniques.

Inclus dans le kit d'adaptateurs

L'adaptateur Quick-Lock S lui-même est livré avec la plaque d'adaptation à fixer au vélo et les accessoires de montage, tels que les vis et deux colliers de fixation métalliques pour les fourches sans fixation par vis. Bien entendu, l'adaptateur est également accompagné d'instructions détaillées.
Tous les sacs ORTLIEB qui utilisent le Quick-Lock S sont déjà livrés avec l'ensemble complet d'adaptateurs. Vous n'avez besoin de l'adaptateur lui-même qu'en remplacement ou, par exemple, pour l'utiliser sur un deuxième vélo.

Conseils et Astuces

Certaines bicyclettes sont équipées de fixations à vis inclinées sur les fourches, ce qui peut faire en sorte qu'un sac monté avec le QLS se retrouve dans les rayons. Pour cela, nous avons développé un adaptateur pour l'adaptateur, qui vous permet d'utiliser nos Fork-Packs même dans ces conditions. L'adaptateur 45° à 30° n'est pas inclus avec les Fork-Packs ou le système d'adaptateur (E235) et doit être commandé séparément.
Le système QLS peut être monté non seulement sur la fourche avant, mais aussi sur la potence des trottinettes.
